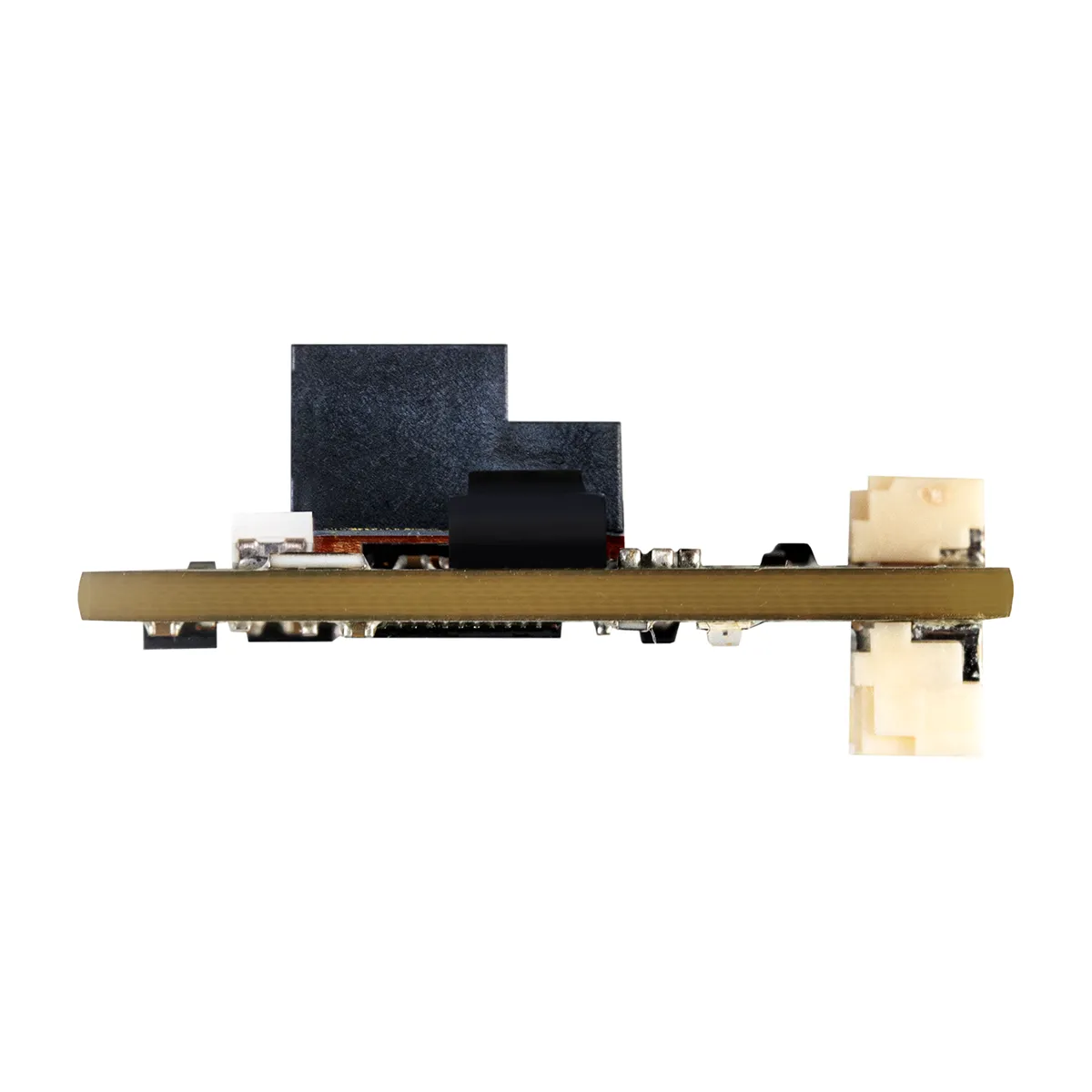

Що таке наш датчик?
- Зависання в одній точці в умовах сильного вітру (режими Loiter в Ardupilot та Position в PX4)
- Режим автономної посадки
- Режим автономного зльоту
- IMU: Invensense ICM-42688-P 6-осьовий
- MCU: STM32F412CEU6

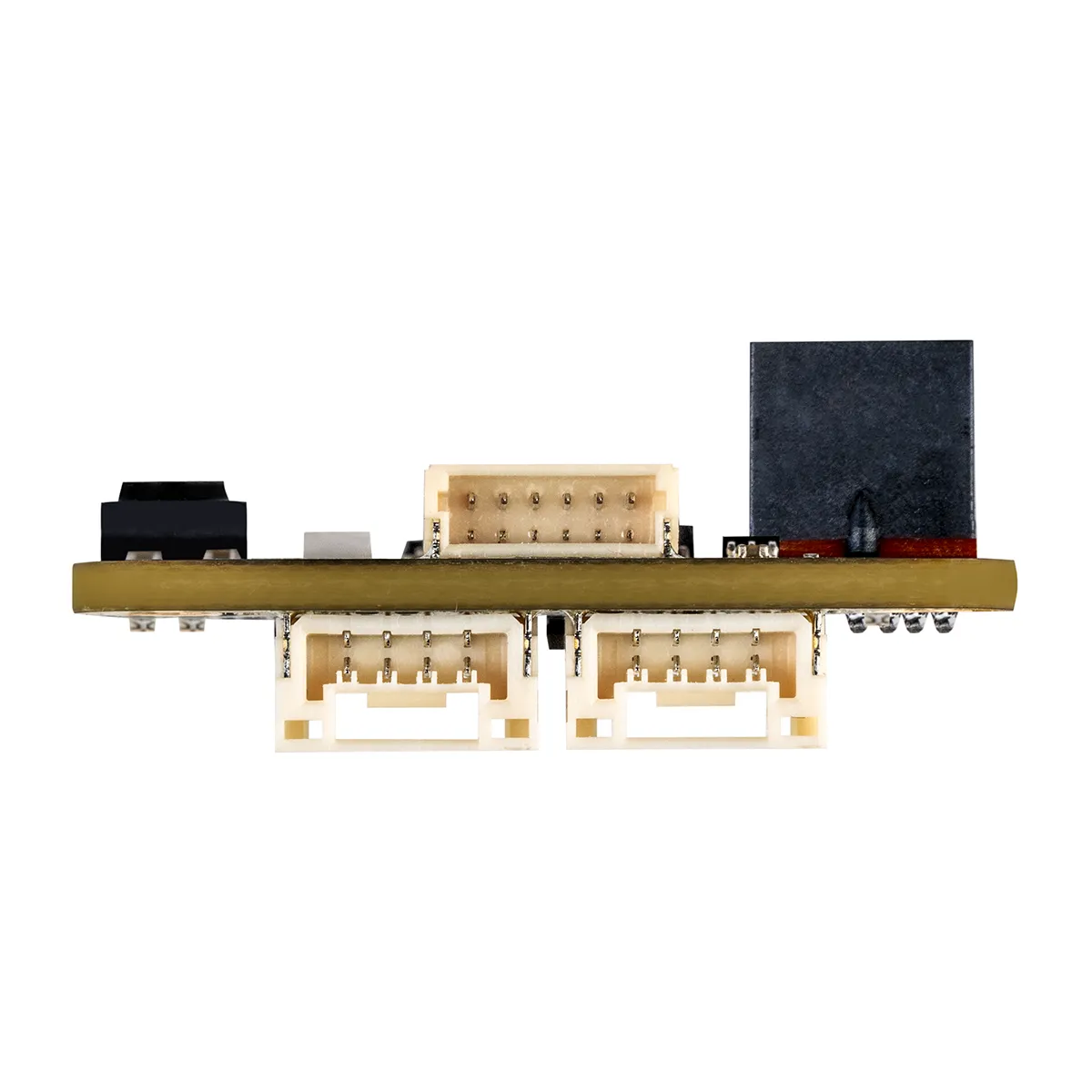

- Роз’єми: Два стандартних CAN роз’єми Pixhawk (4-контактний JST GH)
- Розміри: 3 см х 3 см х 1,4 см
- Живлення: 5В (71 мА в середньому, 76 мА макс)
Датчик оптичного потоку: PixArt PAW3902
- Працює в умовах надслабкого освітлення >9 люкс
- Широкий робочий діапазон від 80 мм до нескінченності
- До 7,4 рад/с
- Вбудований ІЧ-світлодіод потужністю 40 мВт для покращеної роботи в умовах слабкого освітлення

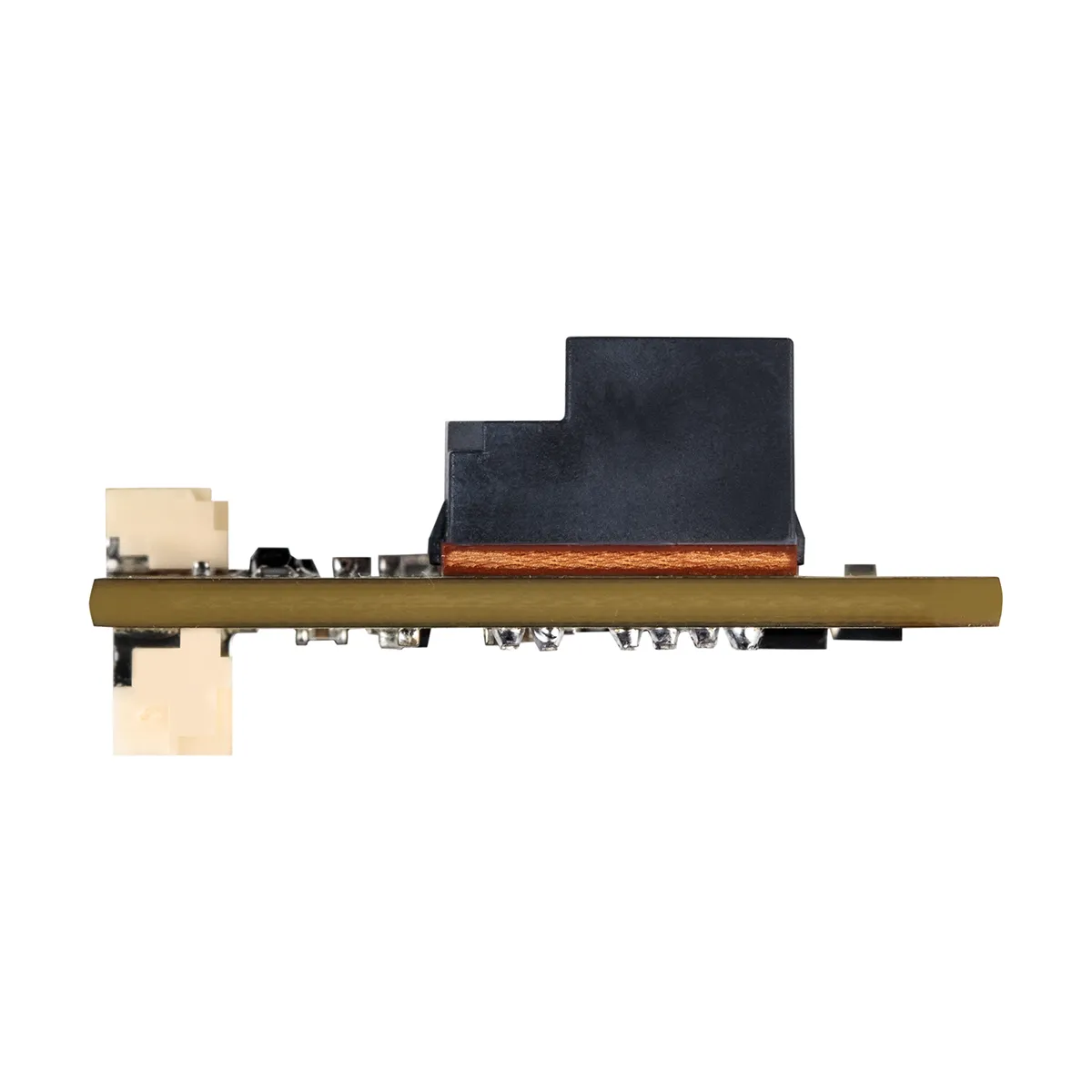

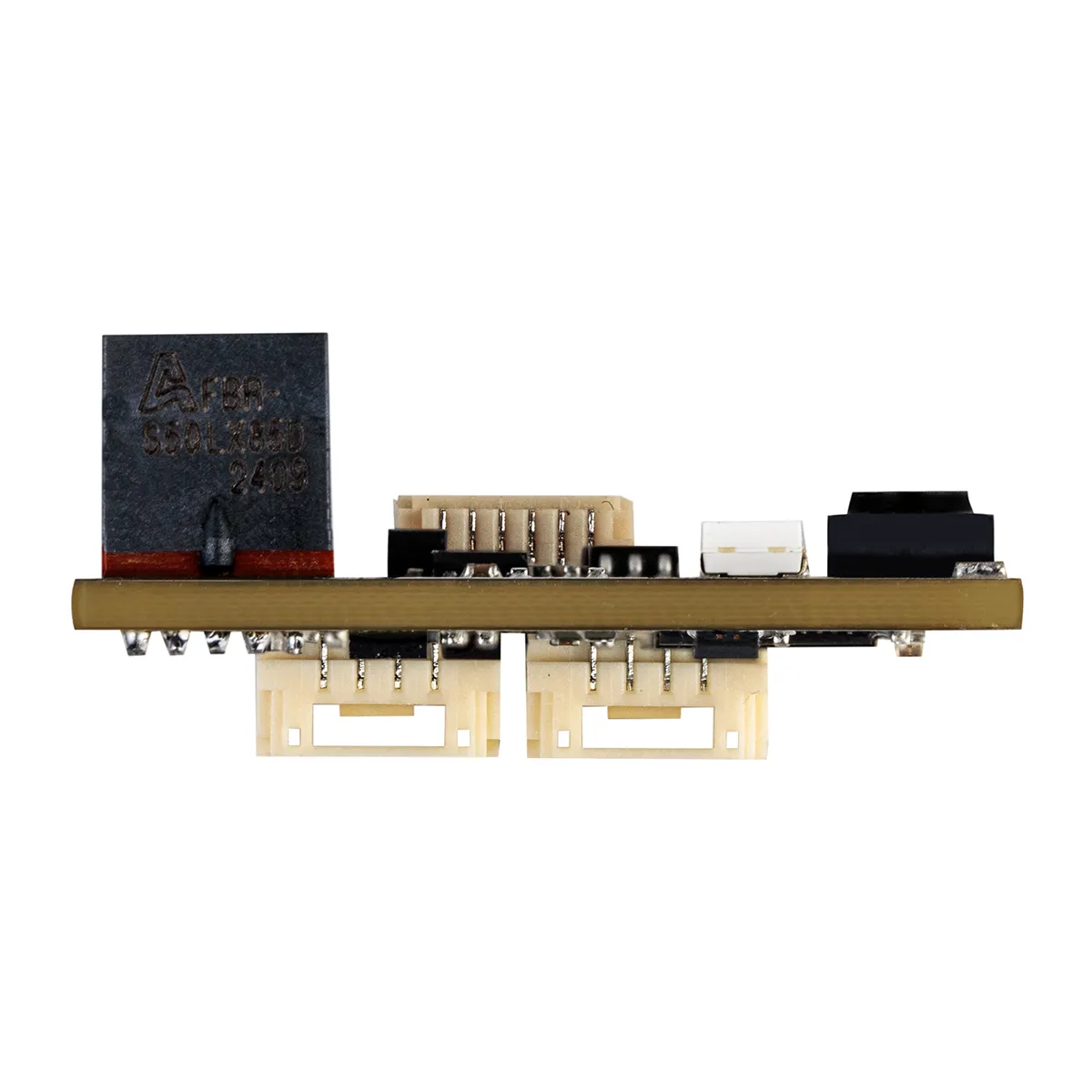

Датчик відстані: Broadcom AFBR-S50LV85D
- Вбудоване лазерне джерело світла 850 нм
- Поле огляду 12,4° x 6,2° з 32 пікселями
- Типовий діапазон відстані до 30 м
- Робота при навколишньому освітленні до 200k Люкс
- Добре працює на будь-якій поверхні
- Промінь передавача 2° x 2° для освітлення від 1 до 3 пікселів
Як це працює

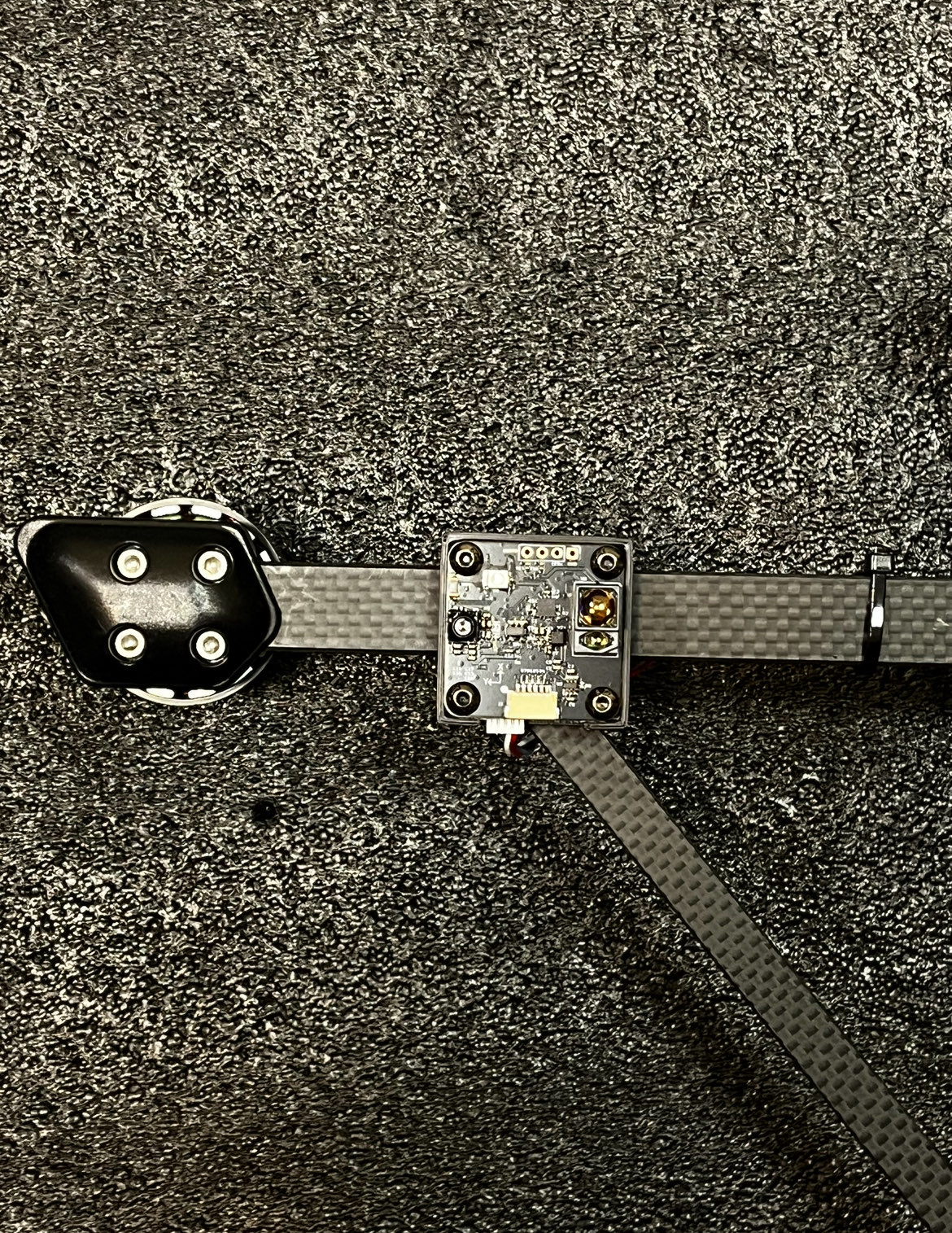

ДАТЧИК РОЗТАШОВУЄТЬСЯ ДАЛЬНОМІРОМ ДО ЗЕМЛІ І ПІД’ЄДНУЄТЬСЯ ПО CAN ШИНІ ДО ПОЛЬОТНОГО КОНТРОЛЕРА, АЛЕ МОЖЛИВЕ ПІД’ЄДНАННЯ ЧЕРЕЗ CAN ПЕРЕХІДНИК ДО ІНШИХ КОНТРОЛЕРІВ, ЯКІ НЕ МАЮТЬ CAN ШИНИ.
Список підтримуваних контролерів без CAN роз’єму (постійно оновлюється):
- Speedybee f405 v3
документація
Де використовується наш датчик?
Дрон-ретранслятор:
Як основне або допоміжне джерело позиціонування для дронів ретрансляторів та бомберів
Навігація в закритих приміщеннях:
Навігація в умовах відсутності GPS або закритих приміщеннях
FAQ
Всі польотники які підтримують Ardupilot або PX4, та мають CAN роз’єм. Якщо на польотнику відсутній CAN роз’єм але є CAN шина від stm та піни на польотнику які можна переназначити під CAN, тоді можливо викростати з платою MCP2551 яка дозволяє конвертувати сигнал CAN-High/CAN-Low в CAN-Tx/CAN-RX. Приклад який був протестований speedybee f405 v3 ми змінили hwdef.dat в Ardupilot переназначивши піни і мали змогу літати з датчиком оптичного потоку.
Для початкового налаштування та калібрування датчика потрібен GPS, потім він може використовуватись без GPS, або як допоміжне джерело даних. Для точнішого позиціонування потрібно мати компас. Якщо бажаєте підвищити висоту використання режиму LOITER (ardupilot), то потрібно використовувати відповідний дальномір, або ж використовувати FLOW HOLD (ardupilot).
Прошивка на самому датчику оновлена до останньої доступної версії. Прошивка для польотника який має CAN роз’єм та 2mb пам’яті вже має всі необхідні налаштування вам лишається тільки підключити та відкалібрувати датчик.
